ติดตั้ง Sonoff-tasmota firmware บน Sonoff WiFi Switch เพื่อให้ใช้งาน MQTT ได้

Sonoff Switch

เป็น WiFi Switch สำเร็จรูป based on ESP8266 สำหรับตัวมันเองมี firmware ใส่มาให้จากโรงงานอยู่เเล้ว เเต่ไม่สามารถนำมาใช้กับ Home assistant ได้ จึงต้อง flash firmware ตัวใหม่เข้าไปให้สามารถใช้งาน MQTT ได้ ทำให้ทำงานร่วมกับ Home assistant ได้

ขั้นตอนการ Flash firmware ลงบน Sonoff WiFi Switch

1. Download ArduinoIDE ใช้สำหรับการเเก้ไขเเละ flash firmware ให้ sonoff switch

https://www.arduino.cc/en/main/software

ให้ Download เป็นเเบบ zip file for non admin installer เมื่อ download เสร็จเเล้ว ให้ extract ลงใน folder ที่ต้องการได้เลย

2. เมื่อติดตั้งเสร็จเเล้ว ให้เข้าไปที่ folder ที่ติดตั้งเเละสร้าง folder ใหม่ชื่อ portable

3.เปิดโปรเเกรม ArduinoIDE ขึ้นมา ไปที่ menu file->preference เมื่อเปิดขึ้นมาเเล้วให้ใส่

ลิ้งค์ http://arduino.esp8266.com/versions/2.3.0/package_esp8266com_index.json ลงในช่อง Additional boards manager URLs เพื่ออนุญาติให้ ArduinoIDE download file ที่จำเป็นต้องใช้เพื่อจะ flash firmware ลงบน esp8266

เสร็จเเล้วกด OK

4. เพื่อ download package ที่จำเป็นในการ flash firmware ลงบน esp8266ไปที่ menu tools->board->boards manager เเล้ว search หา esp8266

กด install เลย

ไปที่ menu sketch->include libraries->manage libraries เเล้ว search หา pubsubclient กับ arduinojson

กด install เลย

5. เข้าไปที่ folder portable ที่สร้างไว้ เข้าไปที่ folder sketchbook->libraries->PubSubClient->src

จะเห็นไฟล์ PubSubClient.h

ให้เข้าไปเเก้ไขไฟล์

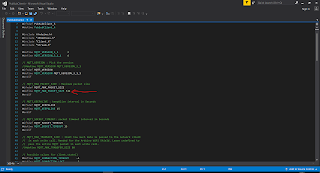

เปลี่ยน MQTT_MAX_PACKET_SIZE จาก 128 เป็น 512

อย่าลืมกด Save

6. เข้าไป download firmware tasmota ที่ลิ้งค์ https://github.com/arendst/Sonoff-Tasmota/releases

เลือก download อันที่เป็น source code.zip

extract file ให้เรียบร้อย

7.ใช้ ArduinoIDE เปิดไฟล์ sonoff.ino ใน folder ที่ extract ไฟล์ไว้

เข้าไปที่ tab user_config.h

เเก้ไขส่วนของ wifi เพื่อ config เลข ip ให้ switch เเละ เครือข่าย wifi ที่จะให้ switch เชื่อมต่อ

เเก้ไขในส่วน MQTT ให้เปลี่ยน ip ของ host เป็น ip ของ MQTT server ที่ได้ทำไว้ https://shuwernpi.blogspot.com/2018/01/mqtt-broker-mosquitto-raspberry-pi.html

ส่วน MQTT_USER เเละ MQTT_PASS ก็ตั้งให้เหมือนกับที่ตั้งไว้บน MQTT server เช่นกัน

8. ก่อนจะ Flash firmware ให้ตั้งค่าที่ menu tools ตามรูปนี้

เมื่อเสร็จเเล้วให้กด compile ที่ปุ่มรูปเครื่อหมายถูก มุมขวาบนของโปรเเกรม

9. ก่อนจะ Flash firmware ลงใน switch จำเป็นต้องมีอุปกรณ์ สาย USB to UART

ใน blog นี้จะใช้ sonoff switch รุ่น touch us ซึ่งขั้นตอนก่อนจะ flash firmware จะยุ่งยากกว่ารุ่นอื่นๆนิดหน่อย

เมื่อเเกะออกมาเเล้ว หน้าตาก็จะประมาณนี้

pin ในวงกลมสีเเดงไม่มีมาให้ ต้องบัดกรีลงไปเอง

เสียบกับสาย USB to UART ให้เรียบร้อย

pin  Vcc ต่อ Vcc

pin GND ต่อ GND

pin Tx ต่อ Rx

pin Rx ต่อ Tx

ของสาย

ก่อนทำการ upload ต้อง short ขา GPIO 0 ของ esp8266 ลง GND

https://github.com/davidmpye/Sonoff-Touch-MQTT/wiki/How-to-flash

เมื่อทำตามนี้เเล้ว จึงกด upload เมื่อ upload เสร็จสิ้น ให้รอตัว switch เชื่อมต่อกับเครือข่าย สังเกตุได้จากไฟบอกสถานะบน switch หากกระพริบอยู่คือ กำลังทำการเชื่อมต่อ หากดับไปเเสดงว่าเชื่อมต่อสำเร็จ ให้เช็คโดยการเปิด web browser พิมพ์ ip ของ switch ที่ตั้งค่าไว้เเล้วในข้อ7 หากปรากฎหน้า UI ประมาณนี้ เเสดงว่าสำเร็จ

สามารถใช้หน้าต่างนี้สั่งการ switch ได้

ใน blog ต่อไปจะมาสอนการใช้ Sonoff WiFi switch ร่วมกับ home assistant
